11.1.2 Снятие рулевого механизма

11.1.1. Снятие рулевого механизма

При проведении любых работ с гидроусилителем следует выполнять следующие правила: - при проведении всех работ соблюдать максимальную чистоту; - перед отворачиванием любых соединений необходимо тщательно очищать окружающую поверхность; - все снятые детали складывать на чистой поверхности и при необходимости прикрывать; - при работе не следует использовать ворсистые тряпки; - новые запчасти вынимать из упаковки непосредственно перед установкой; - использовать только оригинальные запчасти; - слитую жидкость не заливать снова в систему. Для снятия рулевого управления необходимо выполнить следующие операции: - автомобиль впереди установить на опоры, отвернуть колеса. Обязательно убедиться в том, что автомобиль не сможет соскочить с опор. После снятия передних колес можно положить их сзади и впереди для упора одного из задних колес. В противном случае подложить упоры под задние колеса;

Рис. 258. Соединение рулевой тяги с рычагом поворотного кулака: 1 — шестигранная гайка; 2 — шарнир наконечника рулевой тяги; 3 — контргайка; 4 — рулевая тяга

- отвернуть гайку 1 (рис. 258) и отсоединить при помощи специального съемника шарнир крепления наконечника рулевой тяги к поворотному кулаку. На рисунке показан подходящий съемник, который при необходимости можно заменить универсальным. Выполнить то же самое с другой стороны. Шарнир левого наконечника после ослабления контргайки 3 отвернуть от тяги 4. При отворачивании следует сосчитать число оборотов (с точностью до пол-оборота). При установке шарнир следует ввернуть на такое же число оборотов — так будет сохранена установка угла схождения колес;

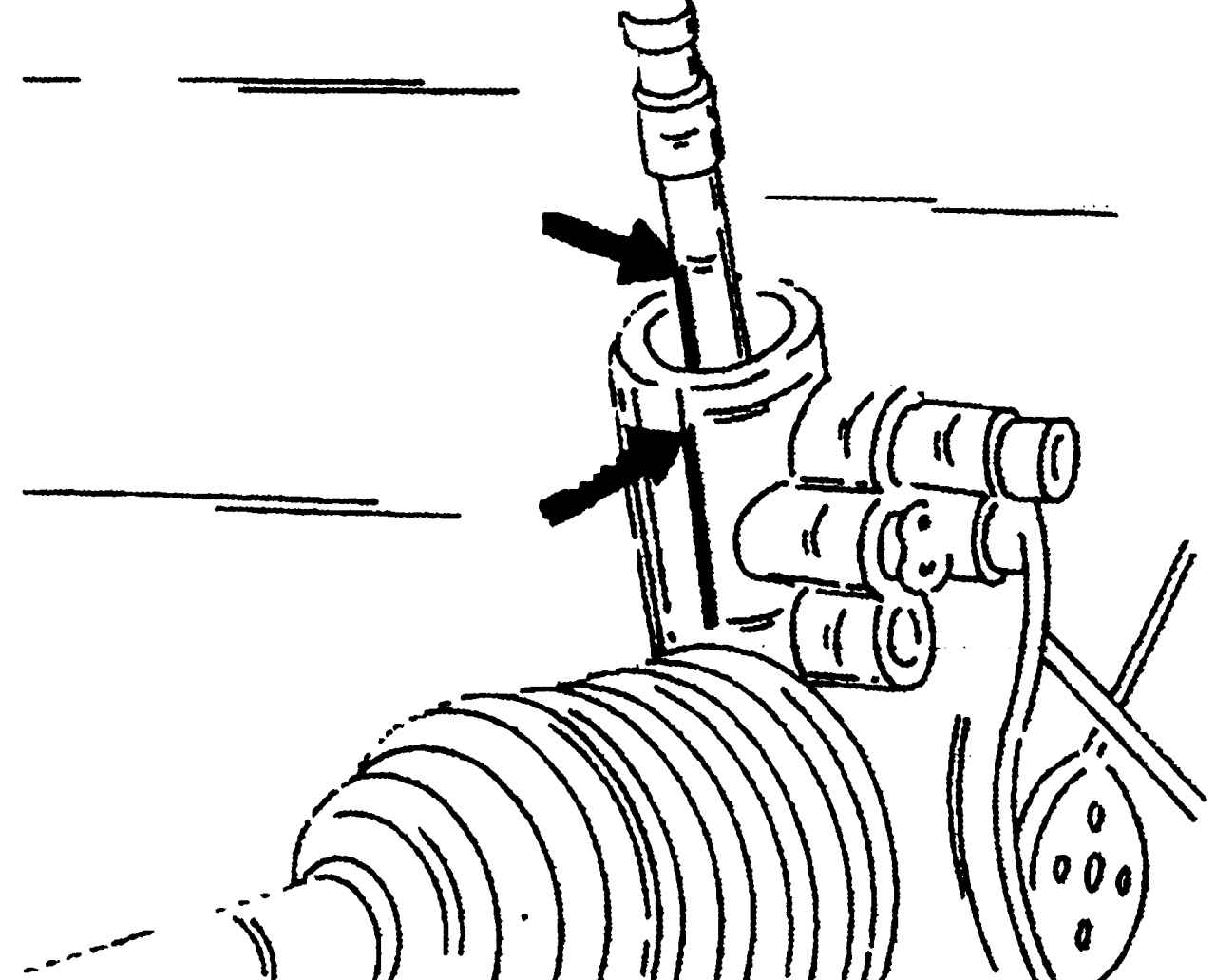

Рис. 259. Метки, указывающие центральное положение управляемых колес

- установить колеса прямо. Надежно зафиксировать руль в этом положении. На всякий случай следует проверить, чтобы метки на рулевой шестерне и корпусе рулевого механизма совпадали (рис. 259); - с помощью шприца отобрать жидкость из бачка гидроусилителя; - отсоединить оба трубопровода от рулевого механизма: один из них — шланг (эластичный) высокого давления, другой — обратный. Установленные уплотнительные кольца следует заменить. Вытекшую жидкость слить в емкость или собрать тряпкой. При сборке шланг высокого давления завернуть моментом 45–50 Н·м, обратный шланг — 30–32 Н·м; - вывернуть болт из карданного шарнира рулевого вала головкой Torx и снять шарнир с вала; - отвернуть рулевой механизм от переднего моста. Для этого наклонить вперед и вытянуть его вправо. Установку необходимо проводить в обратной последовательности с учетом следующего: - прежде чем устанавливать рулевой механизм, поверните его вал до упора в одну сторону, после чего поверните до упора в другую сторону, считая число оборотов. Теперь снова вращайте вал в другую сторону ровно на половину полученного числа оборотов. При точном центральном положении метки на шестерне и корпусе рулевого механизма совпадут (см. рис. 259); - рулевой механизм ввести с левой стороны и повернуть вверх; - проверить еще раз, установлен ли рулевой механизм в среднее положение (шестерня вала могла провернуться); - установить рулевой механизм в посадочные места и завернуть болты равномерно крест-накрест моментом 55—60 Н·м; - карданный шарнир установить на вал шестерни, чтобы отверстие в шарнире совпало с круглым шлицем на валу. Ввернуть фиксирующий болт и затянуть моментом 35 Н·м. Для этого снова использовать специальную головку Torx, вставленную в динамометрический ключ; - навинтить наконечники с шарнирами на рулевые тяги (в прежнее положение) и закрепить их на поворотных кулаках. Гайки завернуть моментом 120—130 Н·м; - присоединить оба трубопровода к рулевому механизму и затянуть крепления шланга высокого давления моментом 45—50 Н·м, обратного шланга — 30—32 Н·м; - залить жидкость в систему и прокачать (описано ниже); - опустить автомобиль и затянуть болты колес моментом 160—180 Н·м; - далее следует проверить, чтобы колеса и руль стояли прямо. Если это не так, снова отвернуть карданный шарнир и переставить на необходимое количество зубьев в нужную сторону. Перестановка на один зуб соответствует 6° поворота рулевого колеса; - в заключение проверить систему на герметичность и уровень жидкости в бачке гидроусилителя.
